术语 | PUR 热熔胶 |
英文 / 简称 | Polyurethane Reactive Hot Melt Adhesive（PUR） |
常见别名 | 反应型聚氨酯热熔胶 |
所属体系 | 聚氨酯 · 湿气固化 |
一句话定义 | 以异氰酸酯封端预聚体为主体，施胶后与空气中的湿气交联形成三维化学网络的热熔胶。 |
关联术语 | EVA 热熔胶、湿气固化、开放时间、交联密度 |
术语定义：两种“热熔胶”，不在同一个体系里
EVA 封边胶是热塑性材料，靠冷却完成物理固化。分子之间只有物理缠绕，没有化学键，加热会重新软化，遇水容易膨胀开胶。它解决的是“粘住”。
PUR 热熔胶是反应型聚氨酯，靠湿气完成化学固化。施胶时的加热熔融只是把它变成可流动状态，真正决定最终性能的是其后与湿气反应生成的三维交联网络。这个网络一旦建成，受热不回软、水汽难沿界面渗透，它解决的是“长期可靠地粘住”。

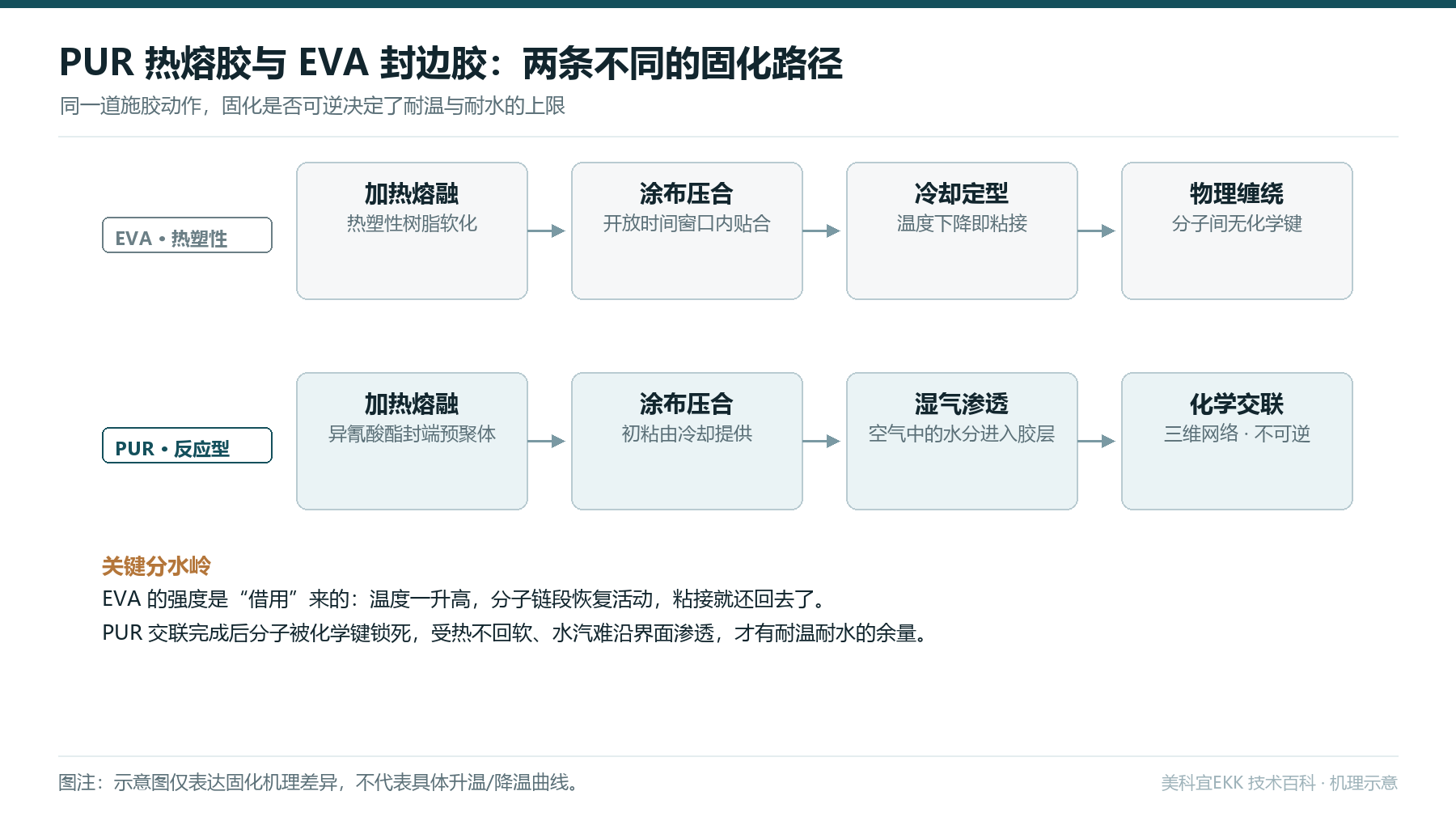

固化机理：同一道动作，两条路径
EVA 的路径止步于冷却。熔融、涂布、压合、冷却定型，强度来自分子链段在低温下的冻结，温度一升高，链段恢复活动，粘接强度就随之下降。
PUR 的路径多了一步湿气渗透。冷却只提供初粘，之后空气中的水分持续渗入胶层，与异氰酸酯基团反应扩链、交联，数天内形成不可逆的三维网络。初粘是“借用”的，最终强度是“长出来”的。
对比表：六个维度看差异
维度 | EVA 封边胶 | PUR 热熔胶 |
固化方式 | 冷却物理定型，可逆 | 冷却初粘 + 湿气化学交联，不可逆 |
分子结构 | 线型分子物理缠绕 | 三维化学网络 |
耐温表现 | 靠近热源易回软、蠕变脱开 | 交联后受热不回软，具体耐温上限以型号 TDS 为准 |
耐水耐介质 | 遇水易膨胀开胶 | 成膜后耐水煮、耐溶剂（按型号验证） |
返修性 | 可重新加热分离 | 拆除难度大，需专用工艺 |
典型场景 | 普通木工封边、成本优先 | 电子结构件、电池折边、汽车内饰等长期受力部位 |
表 1-1 EVA 封边胶与 PUR 热熔胶对比
现场判断：什么时候该换 PUR
看温度。工件会靠近热源（充电部件、灯具、发动机舱）或经历温度循环的，EVA 的物理固化迟早回软，应选 PUR。
看水汽。产品会接触冷凝水、高湿环境或需要耐水煮测试的，EVA 的界面容易被水汽渗入，PUR 的交联网络才有余量。
看受力。长期承受剥离、剪切或振动载荷的结构部位，属于结构性粘接需求，行业普遍选 PUR。
常见误区
误区一：把 PUR 当 EVA 操作。PUR 有湿气开放时间的概念，超出窗口再压合，初粘和最终强度都会受损，工艺节拍要按 TDS 重新校准。
误区二：认为熔融温度越高流动性越好。过高温度会加速预聚体与湿气的副反应，反而缩短可用时间，温度设定以 TDS 区间为准。
误区三：用 EVA 的冷却时间预估 PUR 的最终强度。PUR 的最终强度需要湿气完全渗透胶层，通常在 24–72 小时后才达到（视胶层厚度与环境湿度，以 TDS 为准），出厂检测要避开这个窗口期。
选型建议
产品只是常温、无水、不受力的普通封边，EVA 够用，不必升级。只要涉及耐温、耐水、长期受力或结构粘接，就该切换到 PUR。
美科宜EKK 的 PUR 系列覆盖从 3C 结构件到新能源再到更高可靠性要求的多个层级（如 9160、9668、9889、9619 等），并配套自研施胶装备——手持气动点胶枪、防滴胶 10ml PUR 胶枪与热熔胶预热装置均已获实用新型专利授权。选型时把使用温度、水汽条件与受力方式告诉我们，工程师会给出对应型号与验证方案。
“EVA 解决“粘住”，PUR 解决“长期可靠地粘住”。”
常见追问
问：PUR 能直接替换 EVA 上线吗？
答：不建议直接替换。两者开放时间、压合节拍、清洗方式都不同，需要先按 PUR 的 TDS 重新校准工艺，再做小批量验证。
问：PUR 封边后多久能达到最终强度？
答：初粘在冷却后即时形成，最终强度依赖湿气完全渗透，通常 24–72 小时（视胶层厚度与环境湿度），以对应型号 TDS 为准。
问：EVA 什么情况下就够用？
答：常温使用、不接触水汽、不受持续载荷的普通封边场景，EVA 成本优势明显，没有必要为用不到的性能付溢价。
